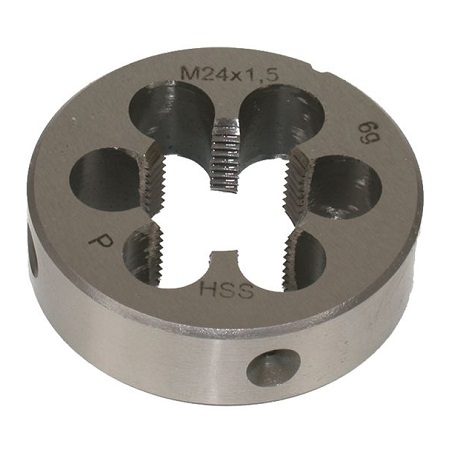

pour filetage métrique à pas fin conformément à la norme DIN 13, classe de tolérance g6
fermé, pré-entaillé (Forme B)
avec un angle d'entrée hélicoïdale pour une bonne évacuation des copeaux
Domaines d'application :
matériaux jusqu'à une résistance à la traction de 800 N/mm²
| Filetage | Ø | Hauteur |
| [mm] | [mm] | [mm] |
| M3 × 0,35 | 20 | 5 |
| M4 × 0,5 | 20 | 5 |
| M5 × 0,5 | 20 | 5 |
| M6 × 0,75 | 20 | 7 |
| M8 × 0,75 | 25 | 9 |
| M8 × 1 | 25 | 9 |
| M10 × 1 | 30 | 11 |
| M10 × 1,25 | 30 | 11 |
| M12 × 1 | 38 | 10 |
| M12 × 1,25 | 38 | 10 |
| M12 × 1,5 | 38 | 10 |
| M14 × 1,25 | 38 | 10 |
| M14 × 1,5 | 38 | 10 |
| M16 × 1,5 | 45 | 14 |
| M18 × 1,5 | 45 | 14 |
| M20 × 1,5 | 45 | 14 |
| M22 × 1,5 | 55 | 16 |
| M24 × 1,5 | 55 | 16 |
