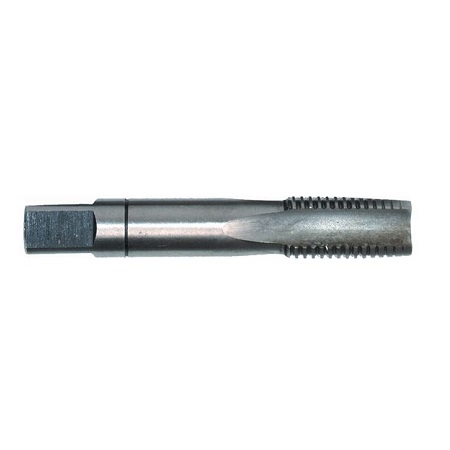

Taraud ébaucheur DIN 2181 HSS - FORCH
pour filetages métriques à pas fin ISO en conformité avec la norme DIN 13
classe de tolérance ISO 2/6H
les jeux sont composés de 2 tarauds : 1 ébaucheur et 1 finisseur
avec pointe jusqu'à M6
Domaines d'application :
matériaux jusqu'à une résistance à la traction de 800 N/mm²
Donnée technique :
| Filetage | Pas du | Longueur du | Longueur | Ø avant-trou de |
| métrique | filetage | filetage | totale | taraudage |
| [mm] | [mm] | [mm] | [mm] | |
| M3 | 0,35 | 9 | 40 | 2,7 |
| M4 | 0,5 | 10 | 45 | 3,5 |
| M5 | 0,5 | 12 | 50 | 4,5 |
| M6 | 0,75 | 14 | 50 | 5,2 |
| M8 | 0,75 | 19 | 50 | 7,2 |
| M8 | 1 | 22 | 56 | 7 |
| M10 | 1 | 20 | 63 | 9 |
| M10 | 1,25 | 24 | 70 | 8,8 |
| M12 | 1 | 22 | 70 | 11 |
| M12 | 1,25 | 22 | 70 | 10,8 |
| M12 | 1,5 | 22 | 70 | 10,5 |
| M14 | 1,25 | 22 | 70 | 12,8 |
| M14 | 1,5 | 22 | 70 | 12,5 |
| M16 | 1,5 | 22 | 70 | 14,5 |
| M18 | 1,5 | 22 | 80 | 16,5 |
| M20 | 1,5 | 22 | 80 | 18,5 |
| M22 | 1,5 | 22 | 80 | 20,5 |
| M24 | 1,5 | 22 | 90 | 22,5 |
